Dado que puede usar Flex en diferentes dispositivos (incluidas las tabletas), es útil cargar o tomar una foto y agregar medidas y notas. También es útil cuando estás con un cliente para diseñar ideas.
Con la función de pizarra, puede escribir o dibujar algo rápido y resaltar el contenido de una imagen usando la Barra de herramientas de la pizarra. Acceda al documento más tarde desde cualquier lugar a través de la plataforma Flex.
Con la pizarra puede:

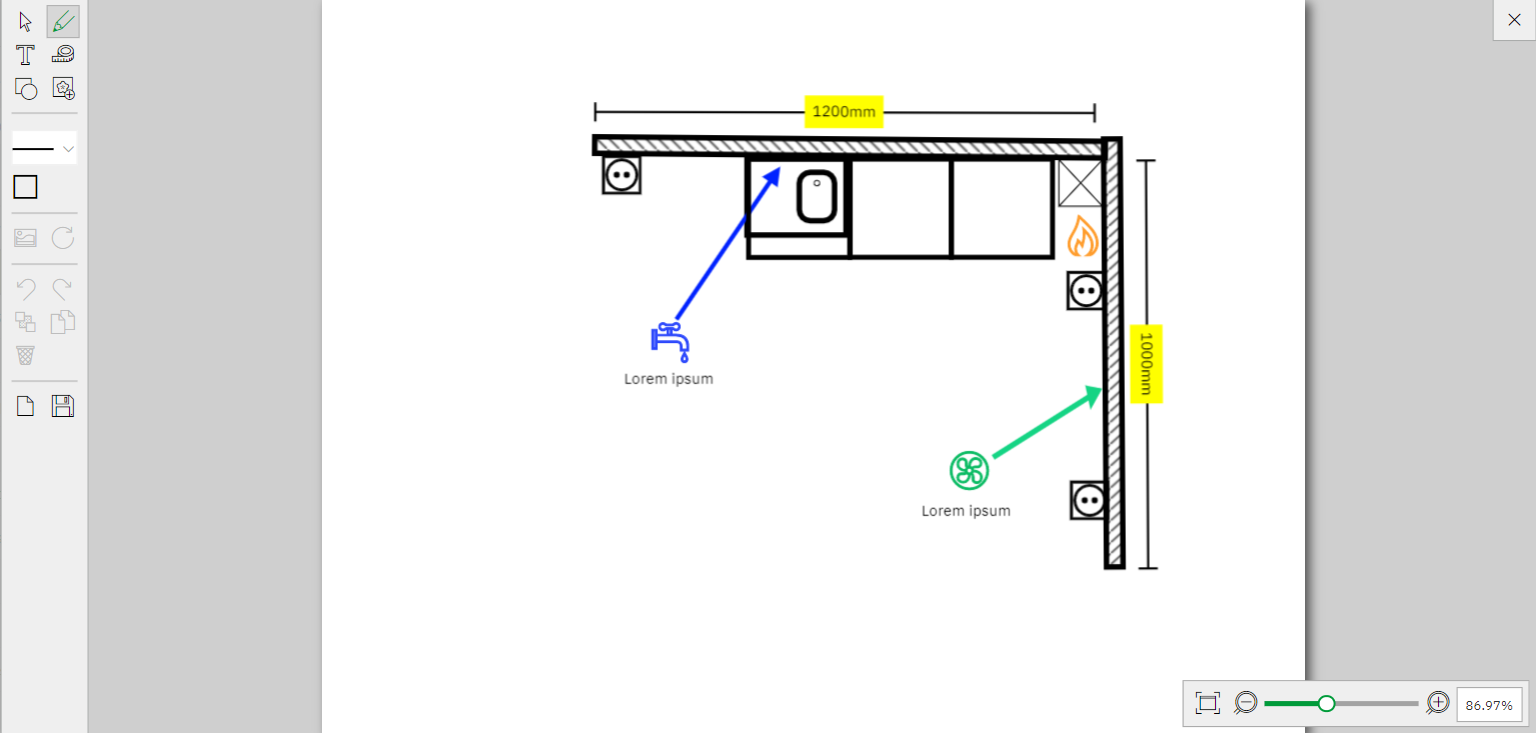

Crear un nuevo dibujo de pizarra

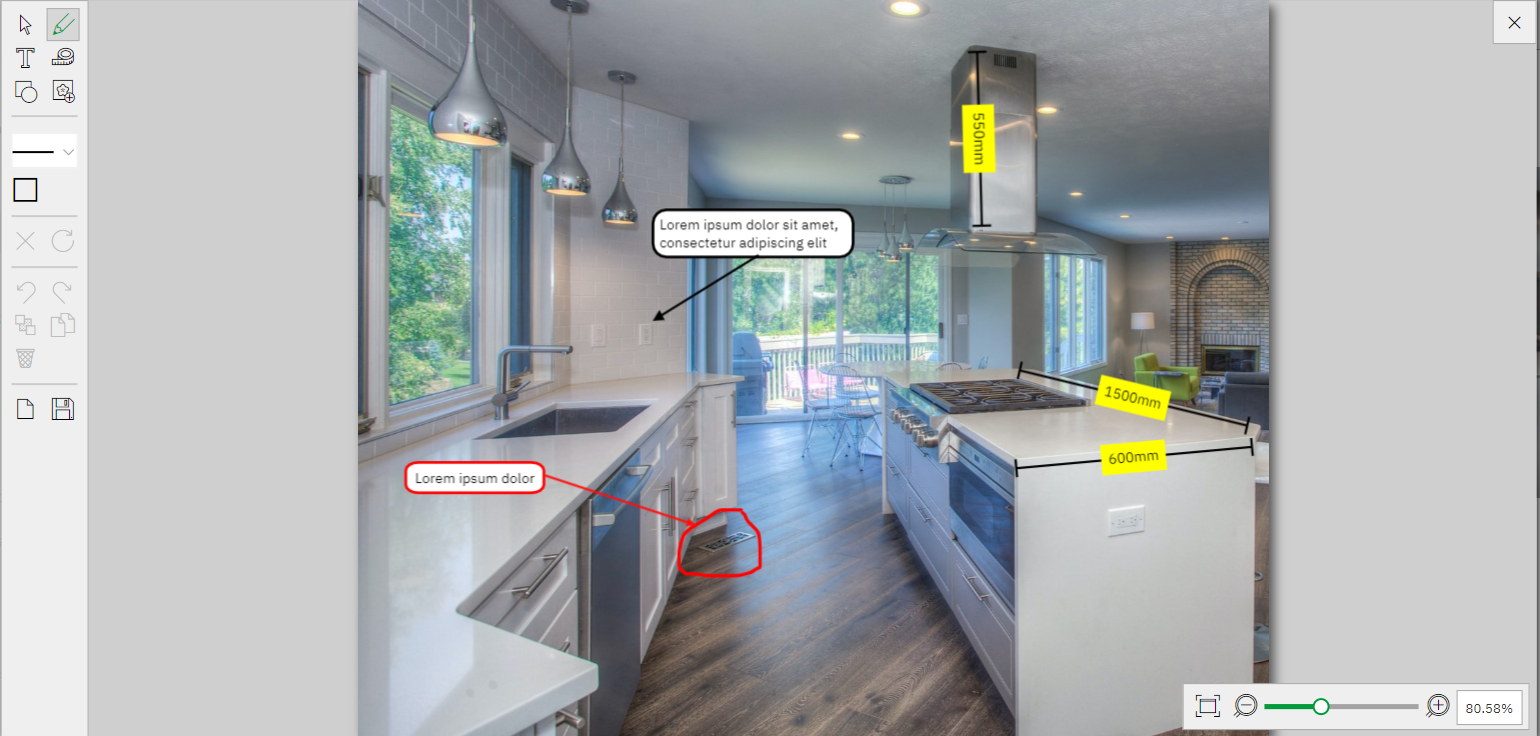

Cargue una imagen y agregue notas, medidas, símbolos, etc.
Edita una imagen que ya está en la plataforma Flex
Nuevo dibujo de pizarra
-
Ve a la plataforma Flex.
-
Selecciona la pestaña Documentos.
-
Haga clic en Nueva pizarra.
-
Seleccione Dibujo libre.
-
Ahora puede usar las herramientas para dibujar, agregar notas, medidas, símbolos, etc.
Nota: Una vez que haya comenzado a dibujar, no podrá cargar una imagen de fondo a menos que borre el contenido de la pizarra.
Subir una imagen
-
Ve a la plataforma Flex.
-
Selecciona la pestaña Documentos.
-
Haga clic en Nueva pizarra.
-
Seleccione Cargar imagen.
-
Navegue hasta donde está almacenada su imagen y haga clic en Abrir para cargarlo.
-
Ahora puede usar las herramientas para agregar notas, medidas, símbolos, etc.
Edita una imagen que ya está en la plataforma Flex
-
Ve a la plataforma Flex.
-
Selecciona la pestaña Documentos.
-
Haga clic en la casilla de verificación al lado del documento Gráfico a editar.
Nota: solo puede editar formatos de archivo .jpg, .png o .bmp.
-
Esto abre Vista de detalles a la derecha de la pantalla.
-
Haga clic en el icono de puntos suspensivos
-
Seleccione Editar imagen.
-
Ahora puede usar las herramientas para agregar notas, medidas, símbolos, etc.
-
Cuando haya terminado de editar, haga clic en el icono Guardar
-
Haga clic según sea necesario:
- no guardar
- Guardar
- Guardar como = lo guarda como un nuevo documento de pizarra
La barra de herramientas de la pizarra
-
Independientemente de la opción que seleccione, verá una barra de herramientas en la pizarra:
Nota: algunos íconos solo aparecen o se activan dependiendo de lo que ya hayas dibujado o subido.
La barra de herramientas sección 1Nota: el icono seleccionado cambia a un color dorado.
Esto se compone de las siguientes herramientas:
Seleccione - se utiliza para seleccionar ediciones existentes para acciones como eliminación, cambio de color, mover al frente/atrás, etc.
dibujo libre: convierte el puntero del mouse en una cruz que puede usar para dibujar libremente con
Texto - haga clic con el mouse donde desee ingresar texto y se activará un cuadro desplegable de tamaño de fuente.
Medición - seleccione una unidad de medida, dibuje una línea e ingrese manualmente el valor.
Insertar figura básica - elige una forma del cuadro desplegable y luego dibújala con el mouse.
Insertar símbolo - elija un símbolo del cuadro desplegable, luego dibújelo con el mouse.
Las secciones 2 y 3 de la barra de herramientas cuando no hay ninguna imagen cargada
Esto se compone de las siguientes herramientas:
Tamaño del pincel - establece el ancho de la línea en la herramienta de dibujo libre y el ancho del borde.
Color del borde - establece el color para el borde de las formas insertadas.
Color de revestimiento establece el color para el relleno de las formas insertadas.
Cargar imagen de fondo solo activo cuando el lienzo está completamente en blanco.
Girar lienzo - Gira la imagen de fondo 90 grados en el sentido de las agujas del reloj. Nota: Esto solo está activo mientras no hay nada colocado encima de la imagen de fondo.
Las secciones 2 y 3 de la barra de herramientas cuando la imagen ya está cargada.
El botón Cargar imagen se reemplaza por Quita la imagen y el botón Girar se vuelve activo.
La barra de herramientas sección 4 y 5
Esto se compone de las siguientes herramientas:
Deshacer
Rehacer
Muevete - trae un elemento seleccionado hacia adelante o hacia atrás, use la herramienta de selección primero para elegir qué mover. Nota: no puede mover cosas en relación con su imagen de fondo cargada ya que ahora es su lienzo
Duplicar - use la herramienta de selección primero para elegir qué duplicar.
Borrar - use la herramienta de selección primero para elegir qué eliminar.
lienzo transparente - limpia la pizarra, incluida la imagen de fondo.
Guardar - guardar una pizarra significa que permanece editable mientras está en Flex. Nota: al descargarlo o compartirlo, se convierte en una imagen PNG que no se puede editar.
NOTA: Si pasa el cursor sobre cualquier icono, verá información sobre herramientas.
-
Use la barra de herramientas en la parte inferior derecha para acercar y alejar.
